钢筋桁架楼承板,是新生代的楼承板产品，主要组成：镀锌底板，三角形的桁架。

底板一般都是镀锌板为基板，厚度正常0.5mm，0.6mm，0.7mm, 0.8mm， 有些项目采用冷轧基板，厚度同镀锌板。镀锌底板镀锌含量常用双面镀锌含量是120克/平方，拓佳公司可以根据客户的要求，定做不同厚度的底板和不同镀锌含量的底板。

三角形桁架，桁架是由一根上弦钢筋，两根下弦钢筋，靠弯曲弧度的腹杆钢分成两侧经过机器焊接成三角形的形状。腹杆筋在两侧，主要作用是连接上下弦钢筋，形成支撑加强作用。腹杆钢筋的距离是200mm的间距。

一块钢筋桁架楼承板有三条三角形的桁架经过电阻与镀锌底板或者冷轧基板焊接，形成一个整体，镀锌底板主要是起模板作用。

底板和桁架焊接号以后，桁架的两头需要固定的支座钢筋，支座钢筋主要分为横向钢筋和竖向钢筋，横向钢筋是连接两根下弦钢经，竖向钢筋是连接上弦钢筋和下弦钢筋，增加桁架的支撑强度，支座钢筋一般采用12或者14的螺纹钢。注意：支座竖向钢筋长度尽量直接到镀锌底板。

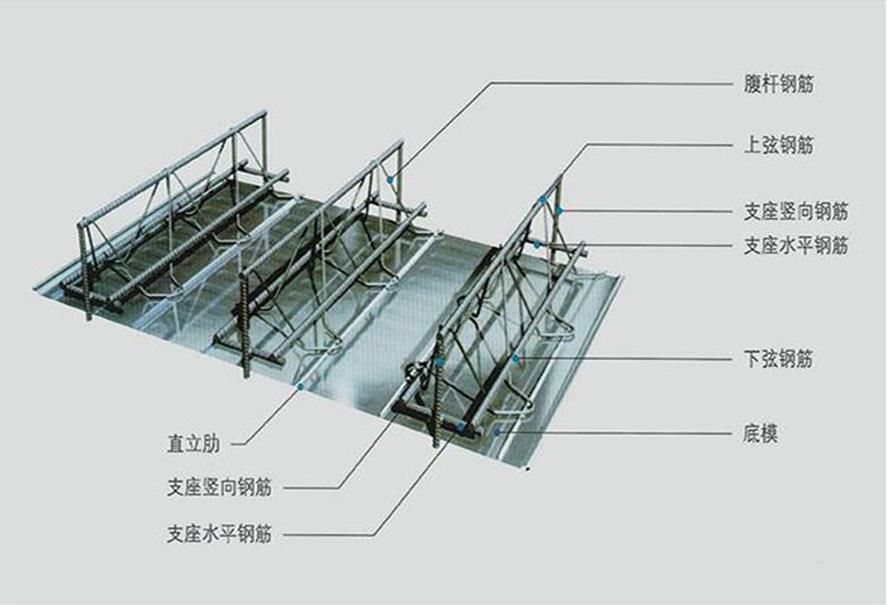

拓佳钢筋桁架楼承板示意图如下：

拓佳钢筋桁架楼承板主要分为克拆卸桁架楼承板，不可拆卸桁架楼承板。上面介绍的是不可拆卸钢筋桁架楼承板。

不可拆卸钢筋桁架楼承板根据宽度，主要分为A型和B型，A型是600mm的宽度，B型是576mm的宽度。

不可拆卸钢筋桁架楼承板根据镀锌底板可以分为开口型桁架楼承板和闭口型桁架楼承板。

开口型桁架楼承板就是常用的楼承板，底板是有明显的加强压痕筋，大约2-3mm的倒V字形加强肋，底板和桁架是焊接在镀锌底板的加强肋，所以桁架楼承板的背面一般会有焊机的疤痕，有些厂家为了漂亮和美观，电流调整比较低，导致底板和桁架的焊接承受力不够。

闭口型桁架楼承板也是镀锌底板，和开口型的区别主要是镀锌底板的倒V字形的加强筋改成了有2-3mm的W型或者M型的明显的加强筋，桁架主要是焊接在底板的这6条加强筋上面，就避免了桁架和镀锌底板焊接成型后形成的疤痕，底部没有明显的疤痕，相对开口型桁架楼承板来说，平整漂亮美观，但是造价比开口型桁架楼承板高。

本实用新型由于钢筋桁架的幅宽和高度可调而拓宽了应用技术领域。尤其是可工业化生产取代了现有技术的人工支模,手工捆绑钢筋的笨重现场施工制做楼承板的方式,实现了节材、节能、节工时。

自承式钢筋桁架楼承板较常用楼承板优点：

1.能轻松地完成双向板施工及使用，而普通的压型板下边垂直于肋方向钢筋无法固定。

2.在钢结构吊装法施工中，梁间距3米以上，普通的压型板基本上就要加设临时支撑；钢筋桁架模板经简单处理，最大无支撑间距可达5米以上。

3.钢筋桁架模板铺设时临时固定简便，加少了风对施工的影响。

4.钢筋桁架模板钢筋基本上都经处理，提高了钢筋利用率。

5.在桁架模板上临时开洞，基本无需加固，而且机电线、管加设方便。
